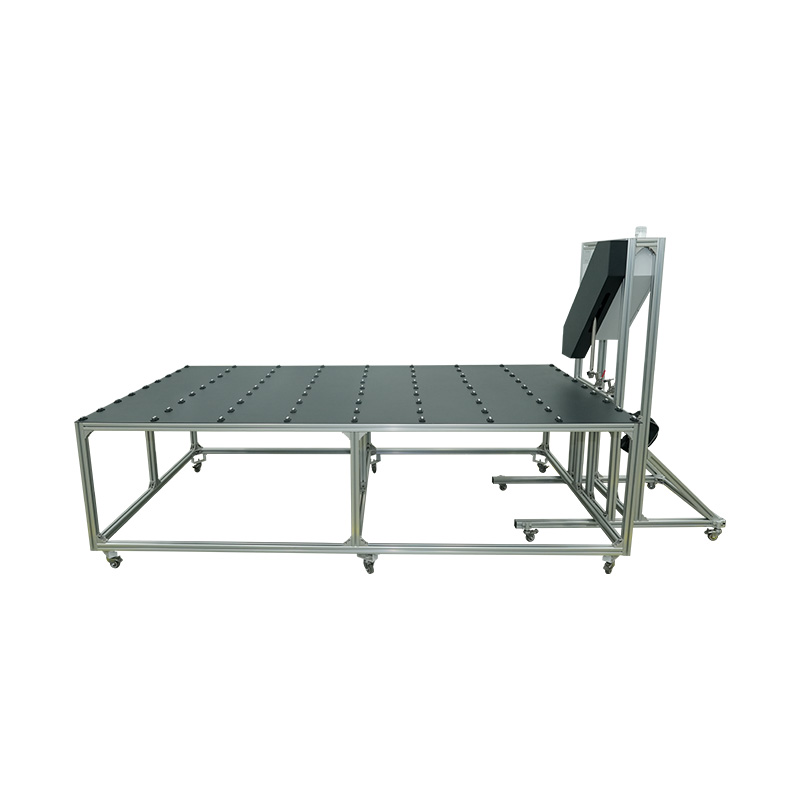

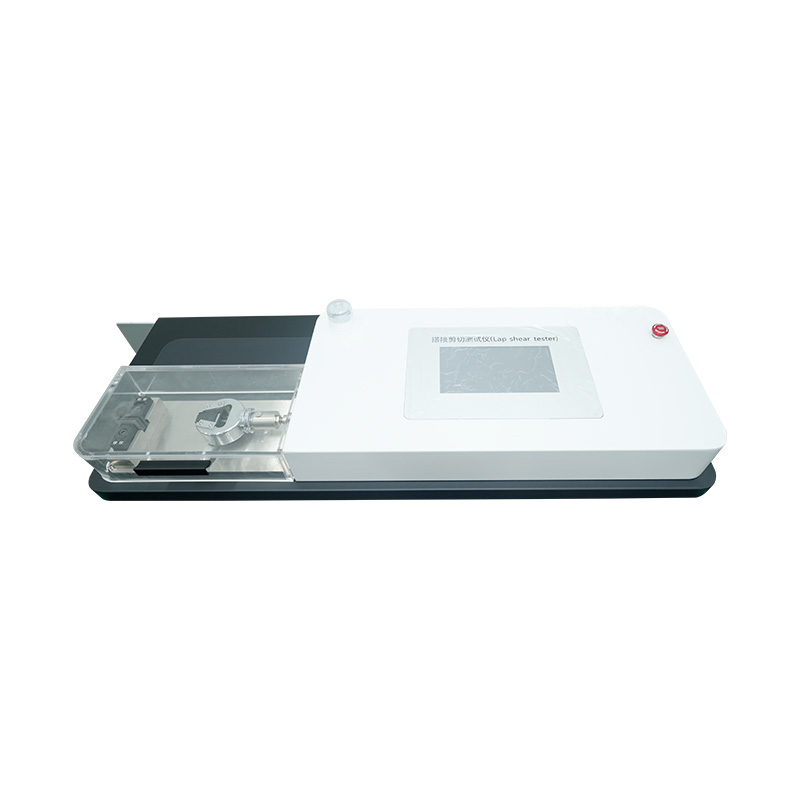

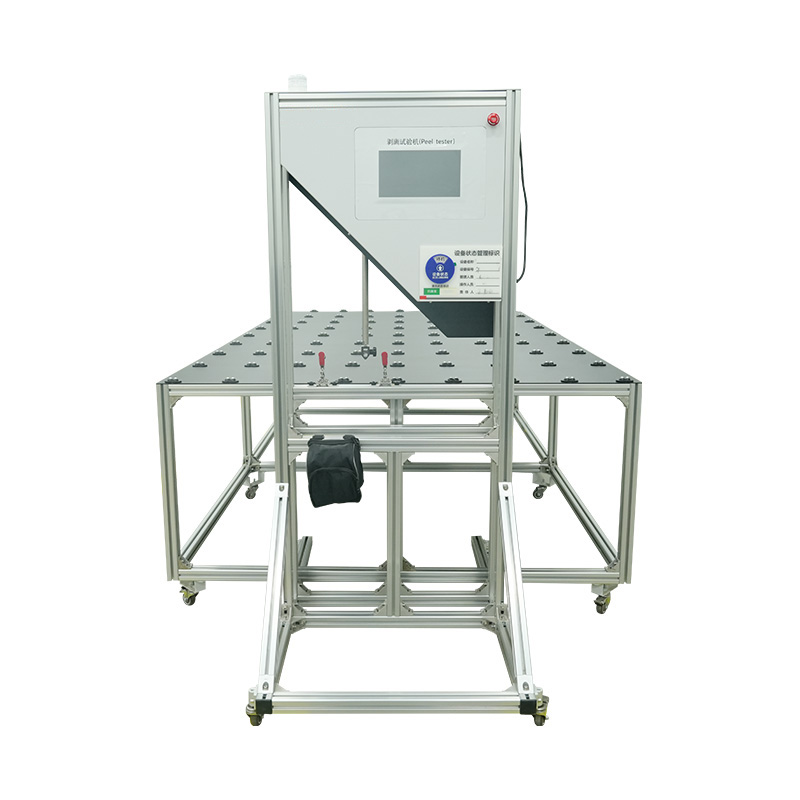

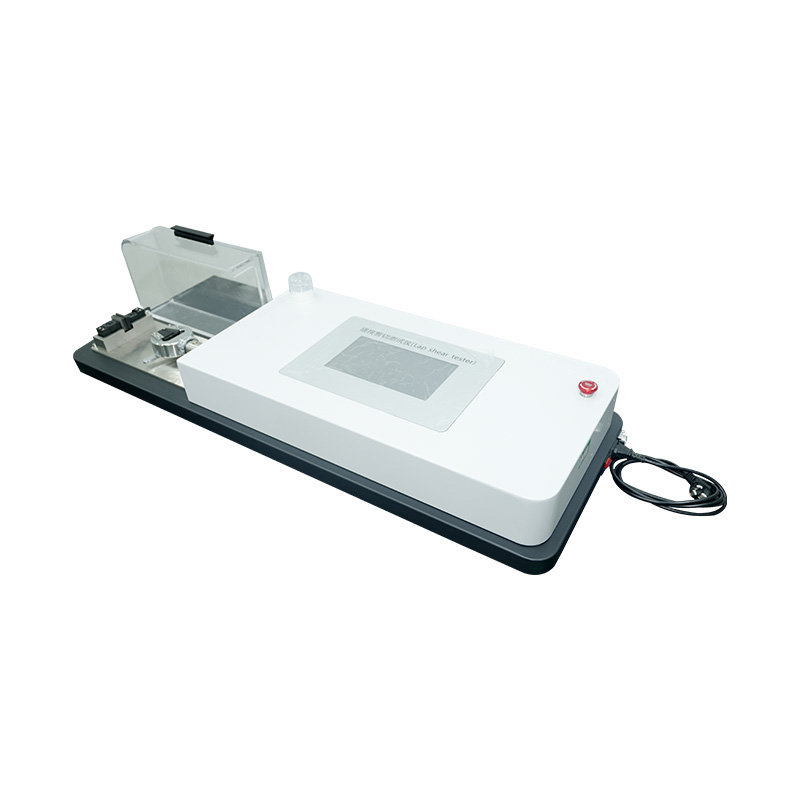

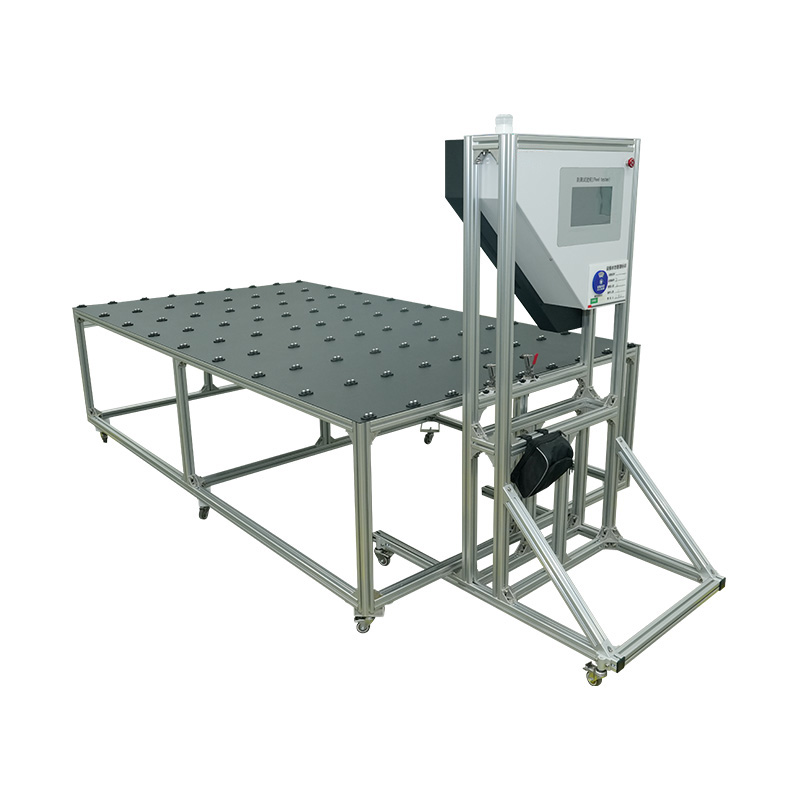

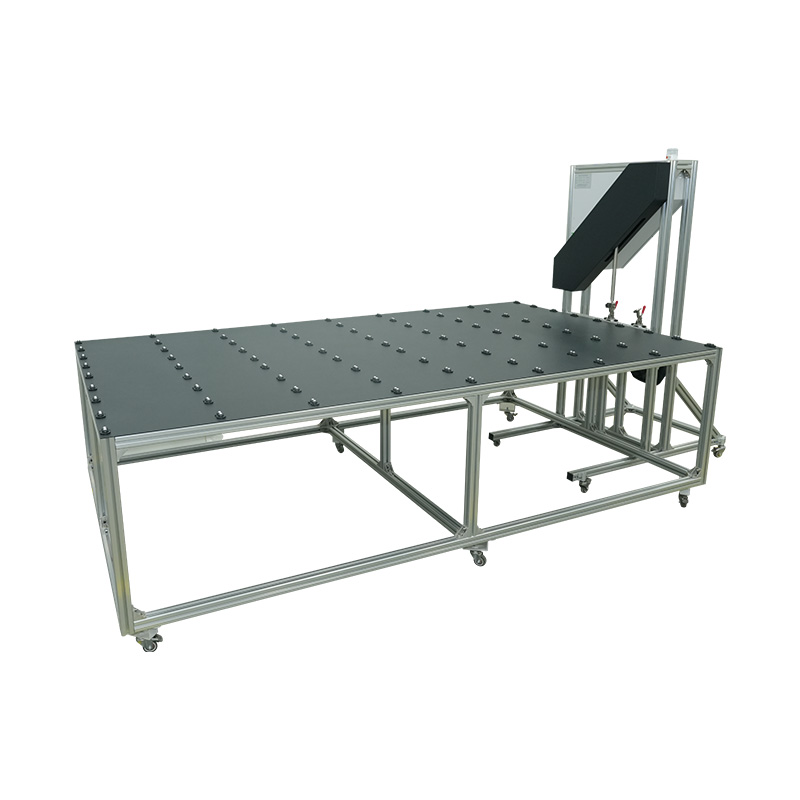

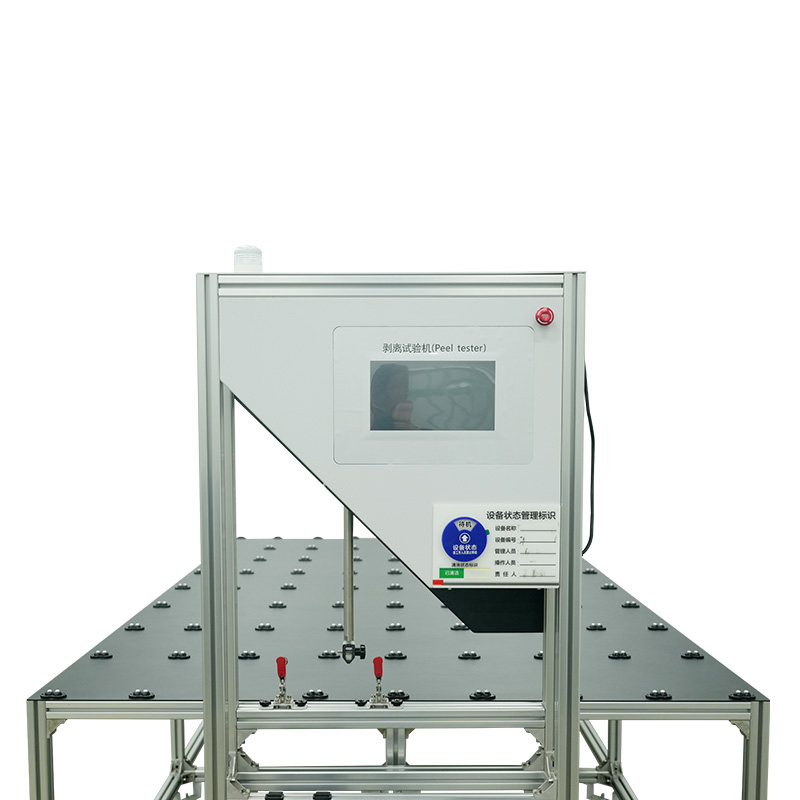

পিল টেস্ট এবং ল্যাপ শিয়ার স্ট্রেংথ টেস্টার

ফটোভোলটাইক (পিভি) মডিউলগুলির জন্য পিল টেস্ট এবং ল্যাপ শিয়ার শক্তি পরীক্ষকের জন্য ক্রমাঙ্কন কতটা গুরুত্বপূর্ণ এবং এটি কীভাবে করা হয়?

ভূমিকা: নির্ভরযোগ্য তথ্যের ভিত্তি

ফটোভোলটাইক মডিউল উত্পাদনের সুনির্দিষ্ট বিশ্বে, গুণমান নিশ্চিতকরণ প্রক্রিয়ার একটি ধাপ মাত্র নয়; এটি পণ্যের কর্মক্ষমতা, দীর্ঘায়ু এবং নিরাপত্তার মৌলিক গ্যারান্টি। এনক্যাপসুলেশন অখণ্ডতার জন্য এই নিশ্চয়তার কেন্দ্রে রয়েছে ফটোভোলটাইক (পিভি) মডিউলগুলির জন্য পিল পরীক্ষা এবং ল্যাপ শিয়ার শক্তি পরীক্ষক . এই অত্যাধুনিক যন্ত্রটি সমালোচনামূলক স্তরগুলির মধ্যে আঠালো শক্তি পরিমাণগতভাবে পরিমাপ করার দায়িত্ব দেওয়া হয়েছে - যেমন গ্লাস, ইথিলিন-ভিনাইল অ্যাসিটেট (ইভিএ) বা পলিওলেফিন ইলাস্টোমার (পো) এনক্যাপসুল্যান্ট, সৌর কোষ এবং ব্যাকশীট। এই পরিমাপগুলি অত্যাবশ্যক, কারণ এগুলি মডিউলের ডিলামিনেশন প্রতিরোধ করার ক্ষমতার সাথে সরাসরি সম্পর্কযুক্ত, একটি প্রাথমিক ব্যর্থতার মোড যা শক্তি হ্রাস, আর্দ্রতা প্রবেশ এবং শেষ পর্যন্ত, বিপর্যয়কর ব্যর্থতার দিকে পরিচালিত করতে পারে। যাইহোক, এই পরীক্ষকের দ্বারা উত্পন্ন ডেটা কেবলমাত্র ক্রমাঙ্কন প্রক্রিয়ার মতোই বিশ্বাসযোগ্য যা এটিকে আন্ডারপিন করে। নিয়মিত এবং সূক্ষ্ম ক্রমাঙ্কন ব্যতীত, ফটোভোলটাইক (পিভি) মডিউলগুলির জন্য সবচেয়ে উন্নত পিল টেস্ট এবং ল্যাপ শিয়ার শক্তি পরীক্ষক একটি ব্যয়বহুল ধাতুর চেয়ে সামান্য বেশি হয়ে যায়, যা সন্দেহজনক বৈধতার সংখ্যা তৈরি করে যা একটি সম্পূর্ণ উত্পাদন ব্যাচ বা গবেষণা ও উন্নয়ন প্রকল্পের সাথে আপস করতে পারে।

ক্রমাঙ্কনের গুরুত্বপূর্ণ ভূমিকা: শুধুমাত্র একটি রুটিন চেকের চেয়ে বেশি

ক্রমাঙ্কন হল একটি যন্ত্রের পরিমাপকে একটি পরিচিত রেফারেন্স স্ট্যান্ডার্ডের সাথে তুলনা করার কাজ যাতে এর নির্ভুলতার কোনো ত্রুটি পরিমাপ করা যায় এবং তা দূর করা যায়। ফটোভোলটাইক (পিভি) মডিউলগুলির জন্য পিল টেস্ট এবং ল্যাপ শিয়ার শক্তি পরীক্ষকের জন্য, এটি একটি নিছক প্রশাসনিক আনুষ্ঠানিকতা নয় বরং একটি প্রযুক্তিগত বাধ্যতামূলক। এই প্রক্রিয়াটির গুরুত্বকে কয়েকটি মূল ক্ষেত্রে বিভক্ত করা যেতে পারে।

প্রথম এবং সর্বাগ্রে, ক্রমাঙ্কন নিশ্চিত করে তথ্য অখণ্ডতা এবং ট্রেসেবিলিটি . এই পরীক্ষকদের ফলাফল, যেমন 180-ডিগ্রি পিল শক্তি মান বা প্রতি বর্গ মিলিমিটার নিউটনে একটি ল্যাপ শিয়ার শক্তি, উপাদানগুলি কঠোর আন্তর্জাতিক মান পূরণ করে কিনা তা যাচাই করতে ব্যবহৃত হয় iec 61215 , iec 61730-2 (mst 35 এবং mst 36) , এবং iec 62788-1-4 . এই মানগুলি একটি মডিউলকে দীর্ঘমেয়াদী ক্ষেত্রের স্থাপনার জন্য নির্ভরযোগ্য হিসাবে প্রত্যয়িত করার জন্য প্রয়োজনীয় ন্যূনতম গ্রহণযোগ্য আনুগত্য স্তরগুলিকে সংজ্ঞায়িত করে। ভুল তথ্যের কারণে নিম্নমানের মডিউলের গ্রহণযোগ্যতা, ক্ষেত্রের অকাল ব্যর্থতার ঝুঁকি বা পুরোপুরি ভাল মডিউল প্রত্যাখ্যান হতে পারে, যার ফলে অপ্রয়োজনীয় আর্থিক ক্ষতি হতে পারে। সুনির্দিষ্ট ক্রমাঙ্কন প্রতিটি ডেটা পয়েন্ট বিশ্বাসযোগ্য হতে পারে এবং জাতীয় বা আন্তর্জাতিক পরিমাপের মানগুলির সাথে সংযুক্ত তা প্রমাণ করার জন্য প্রয়োজনীয় ট্রেসেবিলিটি সরবরাহ করে।

দ্বিতীয়ত, ক্রমাঙ্কন জন্য অপরিহার্য প্রক্রিয়া নিয়ন্ত্রণ এবং মানের উন্নতি . একটি উত্পাদন পরিবেশে, সামঞ্জস্যপূর্ণ আনুগত্য শক্তি একটি মূল কর্মক্ষমতা সূচক। একটি পরীক্ষকের লোড সেল বা স্থানচ্যুতি সেন্সরে সামান্য ড্রিফ্ট উত্পাদন প্রক্রিয়ার প্রকৃত প্রবণতাকে মুখোশ করতে পারে। উদাহরণস্বরূপ, পরিমাপিত খোসার শক্তিতে ধীরে ধীরে হ্রাস ইভা ল্যামিনেশন প্রক্রিয়ার সমস্যা হিসাবে ভুল ব্যাখ্যা করা যেতে পারে, যখন আসলে, পরীক্ষক নিজেই স্পেসিফিকেশনের বাইরে চলে যাচ্ছে। নিয়মিত ক্রমাঙ্কন পরীক্ষার সরঞ্জামগুলির কার্যকারিতাকে উপকরণগুলির কার্যকারিতা থেকে বিচ্ছিন্ন করে, যা ইঞ্জিনিয়ারদের তাপমাত্রা, চাপ এবং ভ্যাকুয়াম সময়ের মতো ল্যামিনেশন পরামিতিগুলিকে অপ্টিমাইজ করার জন্য সঠিক, ডেটা-চালিত সিদ্ধান্ত নিতে দেয়।

উপরন্তু, ক্রমাঙ্কন সমর্থন করে সম্মতি এবং সার্টিফিকেশন . নিরীক্ষক এবং সার্টিফিকেশন সংস্থাগুলির নথিভুক্ত প্রমাণ প্রয়োজন যে সমস্ত পরীক্ষার সরঞ্জামগুলি নিয়মিত সময়সূচীতে রক্ষণাবেক্ষণ এবং ক্যালিব্রেট করা হয়। একটি শক্তিশালী ক্রমাঙ্কন প্রোগ্রাম, প্রায়শই ISO/iec 17025 এর মতো মানগুলির স্বীকৃতির প্রয়োজন হয়, এটি একটি প্রত্যয়িত ফটোভোলটাইক মডিউল টেস্টিং ল্যাবরেটরি পরিচালনার একটি অ-আলোচনাযোগ্য দিক। এটি ছাড়া, পরীক্ষার রিপোর্টের সম্পূর্ণ বৈধতা প্রশ্নবিদ্ধ হতে পারে, সম্ভাব্য পণ্যের সার্টিফিকেশন বাতিল করে।

অবশেষে, ক্রমাঙ্কন রক্ষা করে বিনিয়োগ এবং ঝুঁকি কমায় . ক ফটোভোলটাইক (পিভি) মডিউলগুলির জন্য পিল পরীক্ষা এবং ল্যাপ শিয়ার শক্তি পরীক্ষক একটি গুরুত্বপূর্ণ মূলধন বিনিয়োগ। সঠিক ক্রমাঙ্কন সময়ের সাথে সাথে তার নির্ভুলতা এবং নির্ভরযোগ্যতা বজায় রাখে, সেই বিনিয়োগকে সুরক্ষিত রাখে। আরও গুরুত্বপূর্ণভাবে, এটি শিপিং পণ্যগুলির সাথে যুক্ত বিশাল আর্থিক এবং সুনামগত ঝুঁকি হ্রাস করে যা অচেনা এনক্যাপসুলেশন ত্রুটিগুলির কারণে ক্ষেত্রে ব্যর্থ হতে পারে। এটি একটি সক্রিয় পরিমাপ যা ওয়ারেন্টি দাবি এবং প্রত্যাহার মোকাবেলা করার চেয়ে অনেক বেশি সাশ্রয়ী।

ক্রমাঙ্কন প্রক্রিয়া: একটি পদ্ধতিগত পদ্ধতি

এর ক্রমাঙ্কন a ফটোভোলটাইক (পিভি) মডিউলগুলির জন্য পিল পরীক্ষা এবং ল্যাপ শিয়ার শক্তি পরীক্ষক একটি বিশদ পদ্ধতি যা প্রশিক্ষিত প্রযুক্তিবিদদের দ্বারা সঞ্চালিত হওয়া উচিত, প্রায়ই স্বীকৃত ক্রমাঙ্কন পরিষেবাগুলি ব্যবহার করে৷ প্রক্রিয়াটিতে সাধারণত দুটি প্রাথমিক সিস্টেমের যথার্থতা যাচাই করা জড়িত: বল পরিমাপ ব্যবস্থা এবং স্থানচ্যুতি বা গতি নিয়ন্ত্রণ ব্যবস্থা।

1. প্রাক ক্রমাঙ্কন প্রস্তুতি
কোনও পরিমাপ নেওয়ার আগে, সরঞ্জামগুলির একটি চাক্ষুষ পরিদর্শন করা হয়। এর মধ্যে লোড ফ্রেম, গ্রিপস এবং ফিক্সচারের কোনো শারীরিক ক্ষতির জন্য পরীক্ষা করা অন্তর্ভুক্ত। পিল টেস্ট (প্রায়শই রোলার গ্রিপস) এবং ল্যাপ শিয়ার টেস্ট (সাধারণত ওয়েজ বা বায়ুসংক্রান্ত গ্রিপ) এর জন্য ব্যবহৃত গ্রিপগুলি পরিধান এবং সারিবদ্ধকরণের জন্য অবশ্যই পরিদর্শন করা উচিত, কারণ মিসলাইন করা গ্রিপগুলি পরিমাপের মধ্যে উল্লেখযোগ্য নমন মুহূর্ত এবং ত্রুটিগুলি প্রবর্তন করতে পারে। প্রস্তুতকারকের স্পেসিফিকেশন অনুযায়ী পরীক্ষক একটি নিয়ন্ত্রিত পরিবেশে ইনস্টল করা উচিত, কম্পন এবং উল্লেখযোগ্য তাপমাত্রার ওঠানামা থেকে মুক্ত।

2. বল পরিমাপ সিস্টেম ক্রমাঙ্কন
পরীক্ষকের হৃৎপিণ্ড হল এর ফোর্স ট্রান্সডুসার বা লোড সেল। এই সিস্টেমের ক্রমাঙ্কন সবচেয়ে গুরুত্বপূর্ণ।

• রেফারেন্স মান: ক্রমাঙ্কন ব্যবহার করে সঞ্চালিত হয় ক্রমাঙ্কন গ্রেড রেফারেন্স লোড কোষ বা মৃত ওজন যেগুলো নিজেদের জাতীয় মানদণ্ডের (যেমন, মার্কিন যুক্তরাষ্ট্রে নিস্ট বা চীনে নিম)। মৃত ওজন সাধারণত নিম্ন বল সীমার জন্য ব্যবহৃত হয় এবং যাচাইকরণের জন্য সর্বোচ্চ সম্ভাব্য নির্ভুলতা প্রদান করে।
• পদ্ধতি: রেফারেন্স স্ট্যান্ডার্ড পরীক্ষকের নিজস্ব লোড সেলের সাথে সিরিজে সংযুক্ত। তারপরে মেশিনটিকে যন্ত্রের পুরো বল পরিসর জুড়ে ক্রমবর্ধমান এবং হ্রাসকারী পয়েন্টগুলির একটি সিরিজের মাধ্যমে উত্তেজনায় (এবং কখনও কখনও সংকোচন, যদি প্রযোজ্য হয়) একটি বল প্রয়োগ করার নির্দেশ দেওয়া হয়। উদাহরণস্বরূপ, যন্ত্রের ক্ষমতার 10%, 20%, 50%, 80% এবং 100% পরিমাপ করা যেতে পারে।
• তথ্য বিশ্লেষণ: প্রতিটি ফোর্স পয়েন্টে, রেফারেন্স স্ট্যান্ডার্ড থেকে পড়া পরীক্ষকের সিস্টেম থেকে পড়ার সাথে তুলনা করা হয়। ত্রুটি গণনা করা হয়, এবং মত পরামিতি পুনরাবৃত্তিযোগ্যতা , নির্ভুলতা , এবং হিস্টেরেসিস মূল্যায়ন করা হয়। লক্ষ্য হল নিশ্চিত করা যে বল পরিমাপের ত্রুটিটি প্রস্তুতকারকের দ্বারা নির্ধারিত সহনশীলতা এবং প্রাসঙ্গিক পরীক্ষার মানগুলির মধ্যে রয়েছে, প্রায়শই নির্দেশিত মানের ±0.5% বা আরও ভাল।

3. স্থানচ্যুতি এবং গতি সিস্টেম ক্রমাঙ্কন
যে হারে একটি পরীক্ষা করা হয় তা তুলনামূলক ফলাফল পাওয়ার জন্য গুরুত্বপূর্ণ, কারণ আনুগত্য শক্তি হার-সংবেদনশীল হতে পারে।

• রেফারেন্স মান: এই ক্রমাঙ্কন একটি ব্যবহার করে সঞ্চালিত হয় ক্রমাঙ্কিত স্থানচ্যুতি ট্রান্সডুসার বা a লেজার ইন্টারফেরোমিটার .
• পদ্ধতি: রেফারেন্স ট্রান্সডুসার প্রকৃত ক্রসহেড স্থানচ্যুতি পরিমাপ করার জন্য সেট আপ করা হয়। তারপর মেশিনের ক্রসহেড বিভিন্ন নির্দিষ্ট গতিতে (যেমন, 50 মিমি/মিনিট, 100 মিমি/মিনিট, 200 মিমি/মিনিট) পরিচিত দূরত্বে সরানো হয়।
• তথ্য বিশ্লেষণ: টেস্টিং মেশিন দ্বারা রিপোর্ট করা স্থানচ্যুতি এবং গতির মানগুলি রেফারেন্স স্ট্যান্ডার্ড দ্বারা পরিমাপ করা মানগুলির সাথে তুলনা করা হয়। ক্রসহেড অবস্থানের নির্ভুলতা এবং গতির সামঞ্জস্য গ্রহণযোগ্য সীমার মধ্যে হতে যাচাই করা হয়, সাধারণত সেট মানের একটি ছোট শতাংশ।

4. সফ্টওয়্যার এবং ডেটা অধিগ্রহণ যাচাইকরণ
আধুনিক পরীক্ষক অত্যাধুনিক সফটওয়্যার দ্বারা নিয়ন্ত্রিত হয়। ক্রমাঙ্কনের মধ্যে সফ্টওয়্যারটি সঠিকভাবে সেন্সর থেকে ডেটা অর্জন, প্রক্রিয়াকরণ এবং প্রতিবেদন করছে কিনা তা যাচাই করা জড়িত। এতে সেন্সর আউটপুট অনুকরণ করতে এবং সফ্টওয়্যারটি সঠিকভাবে ব্যাখ্যা করে তা নিশ্চিত করতে ডেটা অধিগ্রহণ সিস্টেমে পরিচিত বৈদ্যুতিক সংকেতগুলি ইনপুট করা জড়িত হতে পারে।

5. ডকুমেন্টেশন এবং সার্টিফিকেশন
ক্রমাঙ্কনের সফল সমাপ্তির পরে, ক ক্রমাঙ্কন শংসাপত্র জারি করা হয়। এই নথি একটি গুরুত্বপূর্ণ রেকর্ড. এটি অনুসরণ করা পদ্ধতি, ব্যবহৃত মান, পরিবেশগত অবস্থা, পাওয়া তথ্য (যদি সামঞ্জস্যের আগে এটি সহনশীলতার বাইরে ছিল) এবং বাম ডেটা (সামঞ্জস্যের পরে) এর বিবরণ দেয়। এটি ক্রমাঙ্কন প্রক্রিয়ার জন্য পরিমাপের অনিশ্চয়তাও বর্ণনা করবে। সরঞ্জামগুলিকে স্পেসিফিকেশনে আনতে যে কোনও সমন্বয় রেকর্ড করা হয়। এই শংসাপত্রটি নিরীক্ষক এবং গ্রাহকদের জন্য ট্রেসেবিলিটি এবং সম্মতির প্রয়োজনীয় প্রমাণ সরবরাহ করে।

একটি সাধারণ ক্রমাঙ্কন সারাংশ নিম্নরূপ উপস্থাপন করা যেতে পারে:

একটি ক্রমাঙ্কন প্রোগ্রাম বাস্তবায়ন: ফ্রিকোয়েন্সি এবং পরিষেবা

একটি রুটিন ক্রমাঙ্কন সময়সূচী স্থাপন অপরিহার্য. ক্রমাঙ্কনের ফ্রিকোয়েন্সি বিভিন্ন কারণের উপর নির্ভর করে: পরীক্ষকের ব্যবহারের ফ্রিকোয়েন্সি, পরিমাপের সমালোচনা, সরঞ্জামের স্থায়িত্ব এবং মানের মানগুলির প্রয়োজনীয়তা। একটি সাধারণ অনুশীলন হল একটি বার্ষিক ক্রমাঙ্কন চক্র যাইহোক, যদি সরঞ্জামগুলি ভারীভাবে ব্যবহার করা হয় বা একটি সমালোচনামূলক মান নিয়ন্ত্রণ পরিবেশে, একটি অর্ধ-বার্ষিক সময়সূচী নিশ্চিত করা যেতে পারে। উপরন্তু, অনেক সুবিধা সঞ্চালন মধ্যবর্তী চেক দৈনিক বা সাপ্তাহিক নিয়ন্ত্রণ নমুনা বা সহজ যাচাইকরণ ডিভাইস ব্যবহার করে নিশ্চিত করা যে সরঞ্জামগুলি সম্পূর্ণ ক্রমাঙ্কনের মধ্যে নিয়ন্ত্রণের অবস্থায় থাকে।

কোম্পানি দুটি প্রধান পরিষেবা বিকল্পের মধ্যে বেছে নিতে পারে: ইন-হাউস ক্রমাঙ্কন বা তৃতীয় পক্ষের স্বীকৃত ক্রমাঙ্কন পরিষেবা . ইন-হাউস ক্রমাঙ্কনের জন্য রেফারেন্স স্ট্যান্ডার্ড, প্রশিক্ষিত কর্মী এবং ট্রেসেবিলিটি বজায় রাখার জন্য একটি প্রতিষ্ঠিত মানের সিস্টেমে উল্লেখযোগ্য বিনিয়োগ প্রয়োজন। বেশিরভাগ নির্মাতা এবং পরীক্ষাগারগুলির জন্য, একটি স্বীকৃত বহিরাগত ক্রমাঙ্কন পরিষেবা প্রদানকারীকে নিয়োগ করা সবচেয়ে কার্যকর এবং নির্ভরযোগ্য পদ্ধতি। এই প্রদানকারীরা সাইটে মোবাইল ল্যাবরেটরি পাঠায় বা যন্ত্রটিকে তাদের সুবিধায় পাঠানোর প্রয়োজন হয়, যাতে ক্রমাঙ্কন সর্বোচ্চ স্বীকৃত মানদণ্ডে সম্পাদিত হয়।

এর ক্রমাঙ্কন a ফটোভোলটাইক (পিভি) মডিউলগুলির জন্য পিল পরীক্ষা এবং ল্যাপ শিয়ার শক্তি পরীক্ষক ফটোভোলটাইক শিল্পে গুণমানের নিশ্চয়তার একটি মৌলিক স্তম্ভ। এটি একটি সাধারণ রক্ষণাবেক্ষণের কাজকে অতিক্রম করে, একটি গুরুত্বপূর্ণ লিঙ্ক হিসাবে কাজ করে যা সৌর মডিউলগুলির স্থায়িত্ব বিচার করতে ব্যবহৃত ডেটার নির্ভরযোগ্যতা, নির্ভুলতা এবং সন্ধানযোগ্যতা নিশ্চিত করে। এটি ছাড়া, পরীক্ষার ফলাফলের বিশ্বস্ততা অদৃশ্য হয়ে যায়, পণ্যের গুণমান, নিয়ন্ত্রক সম্মতি এবং শেষ পর্যন্ত, একজন প্রস্তুতকারকের আর্থিক এবং সুনামগত অবস্থানকে বিপন্ন করে। একটি কঠোর এবং নিয়মিত ক্রমাঙ্কন প্রোগ্রাম বাস্তবায়ন করে, পুঙ্খানুপুঙ্খ ডকুমেন্টেশন দ্বারা সমর্থিত, কোম্পানিগুলি তাদের আনুগত্য শক্তি পরিমাপের উপর পূর্ণ আস্থা রাখতে পারে। এই আত্মবিশ্বাস তাদের উৎপাদনের ক্ষমতা দেয় উচ্চ মানের, নির্ভরযোগ্য ফটোভোলটাইক মডিউল যা ক্ষেত্রটিতে কয়েক দশক ধরে প্রত্যাশিতভাবে কাজ করবে, যার ফলে সততা এবং প্রযুক্তিগত উৎকর্ষের সাথে টেকসই শক্তির বৈশ্বিক রূপান্তরকে সমর্থন করবে৷
